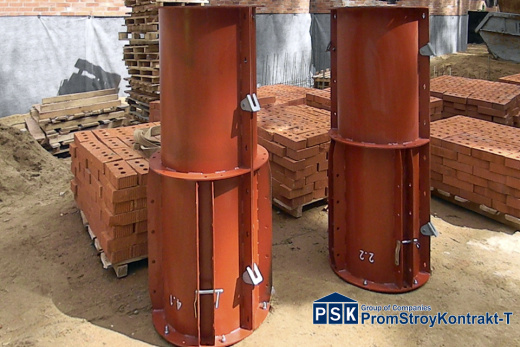

Вес наиболее габаритного элемента (1х1,5 м) составляет всего 59 кг, благодаря чему работы с опалубкой МСК для круглых колонн могут проводиться вручную. Но также для удобства перемещения крупных панелей предусмотрены транспортировочные петли, закрепленные на каркасе.
Особенности системы
Каркас панелей изготавливают из полосовой 6 мм стали шириной 7,5 см в виде решетки, разбитой на ячейки 0,25х0,25 м. Металл покрыт порошковым окрашиванием для защиты от коррозии. Опалубка комплектуется влагостойкой ламинированной фанерой, края которой защищены опоясывающей металлической рамой для большей герметичности. Телескопические подкосы помогают стабилизировать собранную конструкцию и выполнить юстировку.
При монтаже используют стандартные панели 1х1,5 м и доборные элементы 0,75-1,5х0,05-1 м. Дугообразные поверхности образуют с помощью прямоугольных щитов и уравнивающих вставок трапециевидной формы. Внешний и внутренний контур скрепляется стяжными болтами, пропущенными через металлические стойки. Болты фиксируют полусферами-платами, что позволяет вплотную подогнать рамы, по верхнему краю дополнительно применяют держатели стержня. Система соответствует 1 классу сертификации по ГОСТ, что гарантирует гладкие бетонированные поверхности с тонкими гранями на стыках элементов.
Преимущества
- производство на роботизированном оборудовании гарантирует точную геометрию щитов;
- плотность ламинирующей пленки от 120 г/м2 обеспечивает высокую оборачиваемость палубы;
- усиленная конструкция и порошковое окрашивание щитов гарантируют длительный срок службы;
- компактные элементы удобно транспортировать и складировать на объекте.
Варианты применения
Опалубку МСК используют при возведении круглых колонн в строительстве мостов, спортивных сооружений, паркингов. Конструкция также подходит для объектов дорожной инфраструктуры, формирования криволинейных монолитных элементов культурных и религиозных зданий.
|
Назначение
|
для колонн |
|
Оборачиваемость фанеры
|
Не менее 80 |
|
Оборачиваемость стального каркаса, циклы
|
Не менее 250 |
|
Несущая способность, кН/м²
|
60 |
|
Высота, м
|
0,75, 1,25, 1,50 |
|
Ширина, м
|
0,05-1 |
|
Глубина стальной рамы, см
|
7,5 |
|
Шаг, мм
|
0,25 |
|
Покрытие рамы
|
Порошковое окрашивани |
|
Класс точности
|
1 |
