Конструкция позволяет быстро подогнать столы по контуру перекрытия, высоте, толщине. Столы можно оснастить торцевыми перилами безопасности, ограждающими устройствами, кронштейнами отсечки для края перекрытия. Несущие скобы, пятки, растяжки обеспечивают хорошую стабилизацию крайнего стола.
Особенности системы

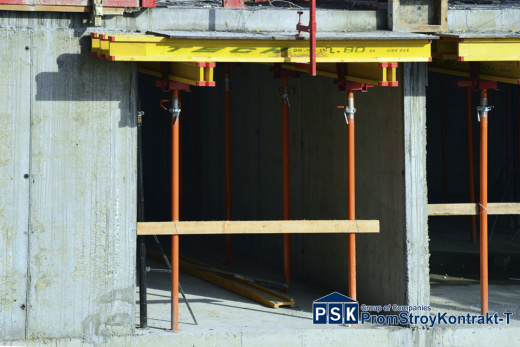

При монтаже опалубочной конструкции стойки-домкраты устанавливают снизу на прочное ровное основание, длину стоек регулируют в пределах 1,05-4,9 м. Верхние фланцы опор крепят с помощью клиньев в оголовники со штырями, в которые укладывают деревянные двутавровые балки. На балки укладывают настил из фанеры толщиной 18 мм с защитной ламинирующей пленкой. Ровность проверяют нивелиром в нескольких точках, при необходимости юстируют, затем заливают бетон.
Опоры выдерживают осевую нагрузку до 4 тонн, но рекомендуется не использовать свыше 75% от максимального расчетного показателя, иначе срок эксплуатации опор уменьшится.
Преимущества
- опалубочная конструкция позволяет ускорить формирование больших площадей перекрытий;
- телескопические стойки распределяют нагрузки и гасят вибрации во время заливки бетона;
- опора надежно крепится в вилочном оголовнике и защищена от самопроизвольного складывания;
- конструкция не требует разбора при перемещении внутри одного объекта: достаточно транспортной тележки с домкратом;
Где применяют
Опалубку DESK на основе системы столов используют в возведении многоэтажных зданий (особенно подходит для типовых серий). Конструкции применяют для возведения объектов жилого, промышленного и коммерческого назначения, бизнес-центров, торговых центров, отелей и других сооружений.
|
Вес стойки, кг
|
8.61-21.79 |
|
Нагрузка, кг
|
1200-4000 |
|
Размеры фланцев стоек, мм
|
До 120×135 |
|
Профиль трубы стоек, мм
|
Ø60×3.0, Ø48×3.0 |
|
Длина, м
|
1.05-4.90 |
