- прямоугольного сечения (элеваторы, шахты, ядра жесткости зданий);
- цилиндрического сечения (силосы, башни, градирни, резервуары);
- мостовых опор и пилонов различных сечений.
Технология основана на применении подъемных консолей, состоит из вертикально закрепленных к стене направляющих, по которым опалубка передвигается вверх с помощью гидроцилиндров. Работы по бетонированию производит в несколько захваток. После подъема опалубки и ее расклинивания направляющая подтягивается вверх и процесс повторяют.
Стандартные виды опалубки требуют основания для крепления подкосов, удерживающих щиты в проектном положении. Самоподъемная система может применяться для строительства объектов, у которых отсутствуют межэтажные перекрытия. Спецопалубка применяется для конструкций, высота стен которых значительно превышает длину щитов.
Особенности системы

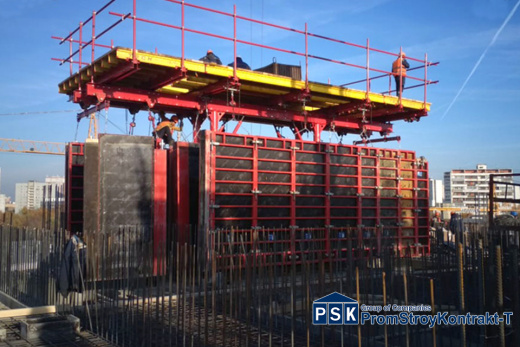

Самоподъемная опалубка передвигается подъемно-переставным методом с помощью гидравлического механизма. Система состоит из вертикально закрепленных к стене направляющих. По ним щиты передвигают вверх гидроцилиндрами. Палубу щитов формируют из ламинированной фанеры с низкой адгезией к бетону. Установленная система применяется в следующем порядке:
- Проводят заливку бетона, ждут набор прочности в течение 2-3 дней. Щиты распалубливают, опалубку отводят на 0,6-0,8 м от сформированной поверхности и фиксируют в таком положении.
- После подъема опалубки и ее расклинивания направляющая подтягивается вверх и процесс подъема повторяют. Щиты поднимают на этаж выше предыдущего монтажного горизонта выполняют бетонирование.
- Производится подъем на следующий этаж и армирование конструкции. Опалубка подводится к стене и фиксируется стяжными болтами и подготавливается к бетонированию.
- По завершении работ демонтируют опалубку и гидравлику.
В качестве формообразующей поверхности применяют стандартные опалубочные системы (крупнощитовые, балочно-ригельные и другие).
Преимущества
- высокая скорость возведения до 1,2 м в сутки;
- гладкая поверхность бетона, отсутствие горизонтальных швов;
- быстрый монтаж самоподъемной опалубки благодаря унифицированным элементам;
- повышенный уровень безопасности за счет прочных узлов соединения;
- гидравлический привод позволяет снизить расходы и ускорить проведения работ.
Варианты применения
Самоподъемная система является спецопалубкой, применяемой в монолитном строительстве объектов различного типа. Она подходит для сооружений прямоугольной и круглой формы коммерческих и жилых комплексов, объектов спортивного и культурного назначения. Также эффективна для постройки силосных башен и труб НПЗ ядер жесткости монолитных железобетонных сооружений без использования дополнительных подъемных механизмов.
|
Скорость подъема, м/сутки
|
До 1.2 |
|
Материал каркаса щитов
|
Сталь |
|
Материал палубы
|
Ламинированная фанера |
|
Оборачиваемость, циклы
|
Не менее 200 |
|
Производство
|
Россия |
